quantize (lec5-6)

K-Means-based Quantization

将权重存储为

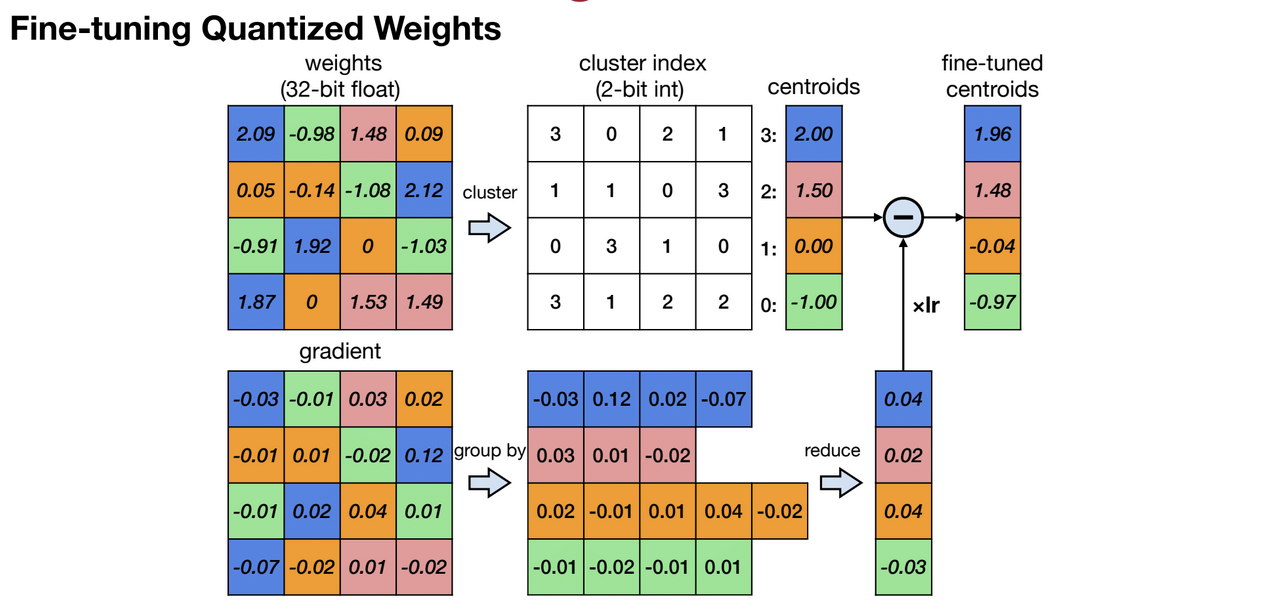

Fine-tuning Quantized Weights

Huffman Encoding

• infrequent weights: use more bits to represent
• frequent weights: use less bits to represent

K-Means-based Quantization only saves storage cost, All the computation and memory access are still floating-point

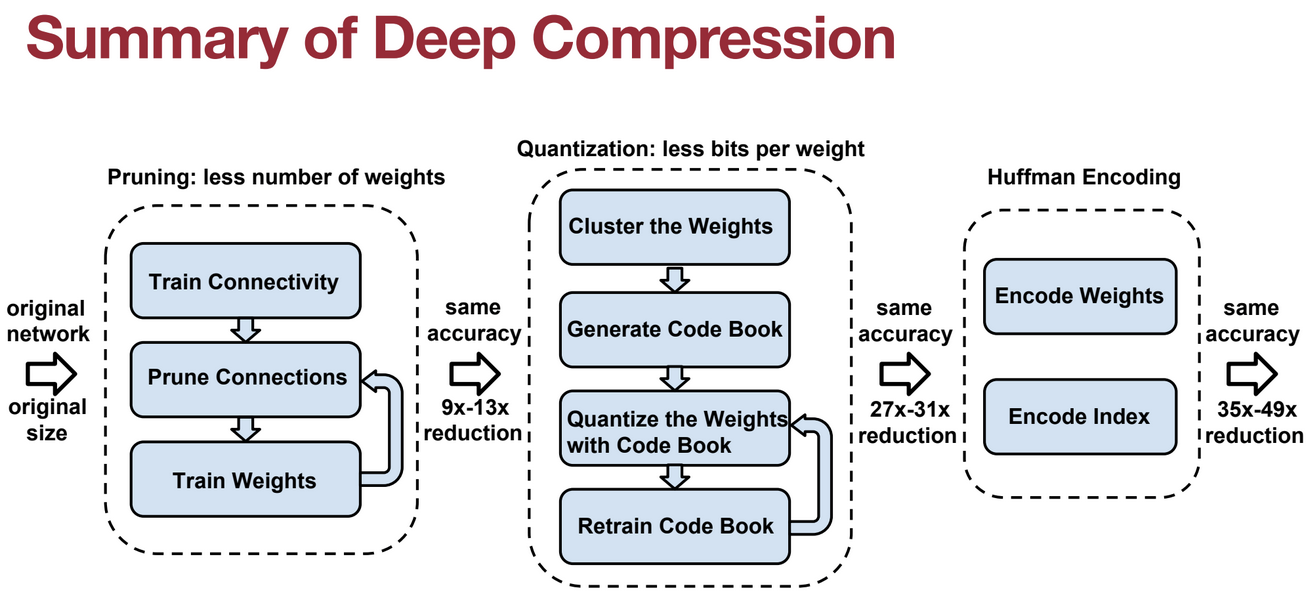

Summary of deep compression

Linear Quantization

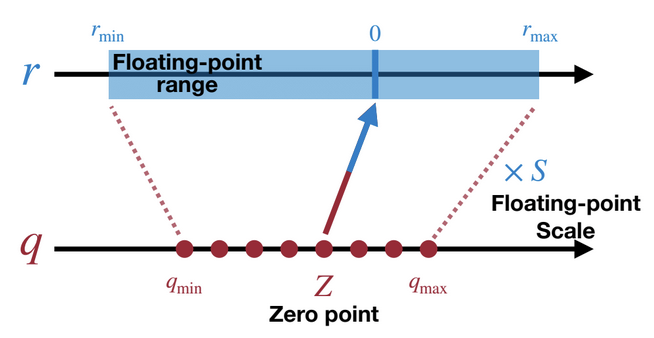

Linear Quantization is an affine mapping of integers to real numbers

• 如何确定两个未知数Z和S？

  • 已知 \(​r_{\min}\), \(r_{\max}\)​（原始数据）与 \(​q_{\min}\), \(q_{\max}\)（量化数据）​，以及映射关系。

  • 可以得到 \(​S=(r_{\max}​−r_{\min}​)/(q_{\max}​−q_{\min}​)\) 与 \(​Z={\rm{round}}(q_{\min}​−r_{\min​}/S)\)

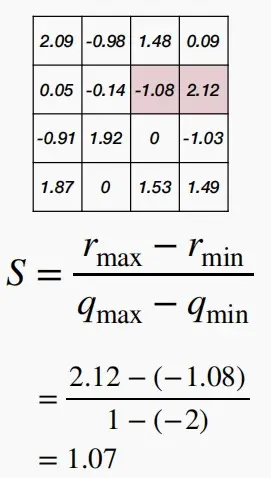

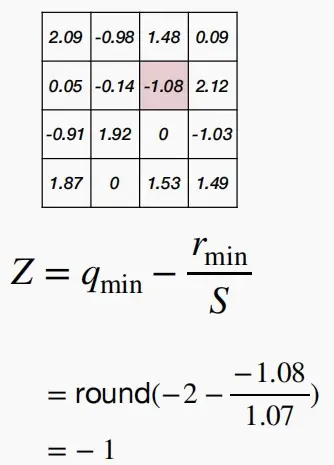

  计算Z和S

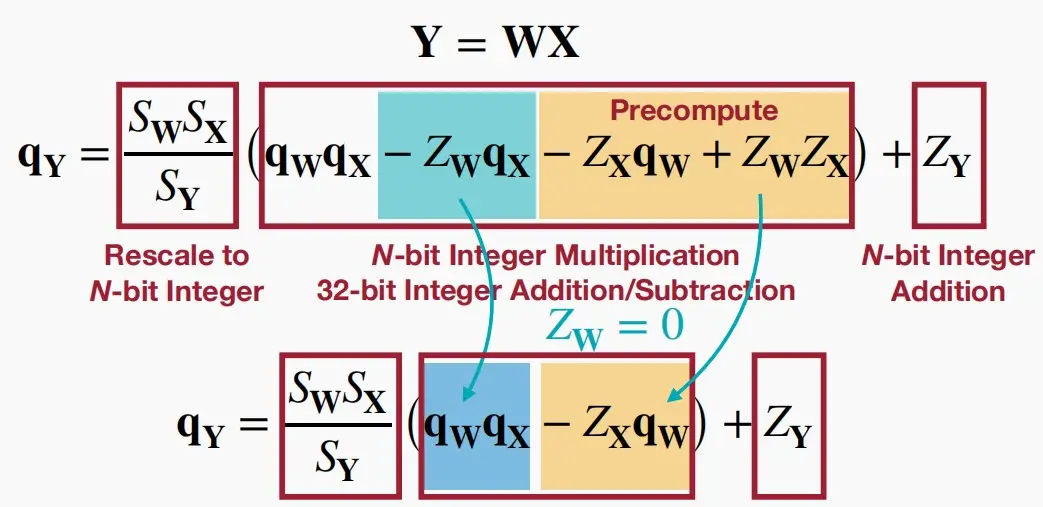

  • 考虑下面的矩阵乘法 \(​Y=WX\)
  • 根据经验，缩放因子 ​\(S_W​S_X​/S_Y\)​ 总是在区间 (0,1) 内。
  • \(​Z_W\)​是中心对称分布的，因此可以认为是0，将 \(​Z_W\)​ 消去。



  • 对于带偏置的全连接层进行线性量化 \(​Y=W_X+b\)

    • 由于权重对称和偏置对称，为了简化式子同样可设 \(​Z_W​=0\) 和 \(​Z_b​=0\) ,并令 \(​S_b​=S_W​S_X​\)
    • 再令 \(​q_{bias}​=q_b​−Z_X​q_W\)

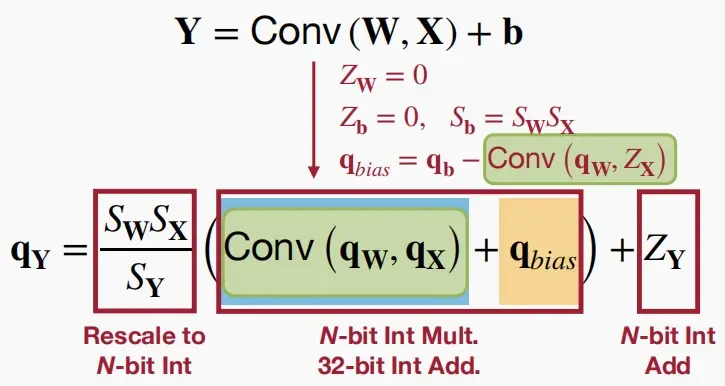

  • 对于卷积层中线性量化， \(​Y={\rm{Conv}}(W,X)+b\) ，简化过程类似



Post-Training Quantization(PTQ)

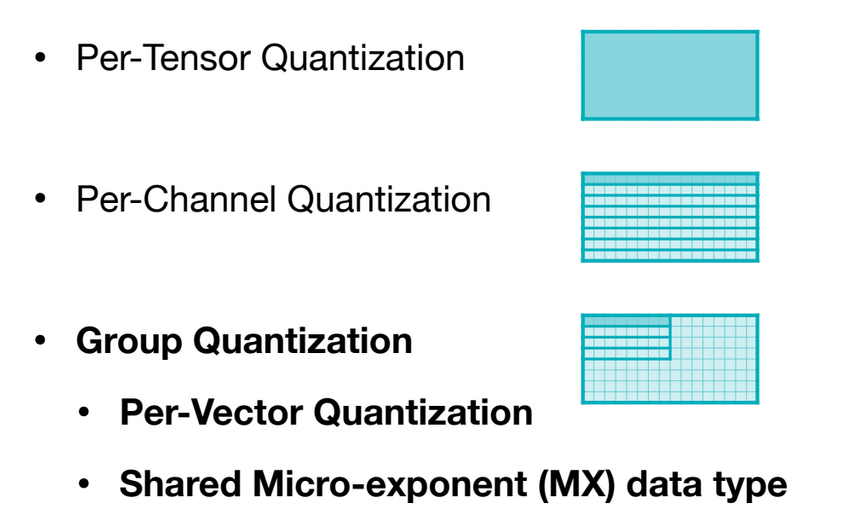

Quantization Granlularity 量化粒度

有以下量化粒度可选

• Per-Tensor Quantization逐向量量化
• Per-Channel Quantization逐通道量化
• Group Quantization分组量化
  • Pre-Vector Quantization逐向量量化
  • Shared Micro-exponent (MX) data type共享微指数

1. Per-Tensor Quantization逐张量量化

   • 张量量化中，取权重的最大绝对值为 \(​|r|_{\max}​\)， 因此 \(​|r|_{\max}=W_{\max}​\)​。

   • 对于整个张量使用同一个缩放因子S，对于大模型比较适用，但是对于小模型会精度下降。

   • 造成上述失败的原因通常是：不同输出通道的权重范围的大差异（超过100倍）。

   • 解决：使用逐通道量化Per-Channel Quantization，即每个通道使用单独的缩放因子。

2. Per-Channel Quantization逐通道量化

   • 每个通道使用单独的缩放因子。
   • 优点：相比于Per-Tensor Quantization更细粒度，量化误差更小，在视觉模型中表现出色。
   • 缺点：需要额外的内存来存储每个通道的缩放因子。

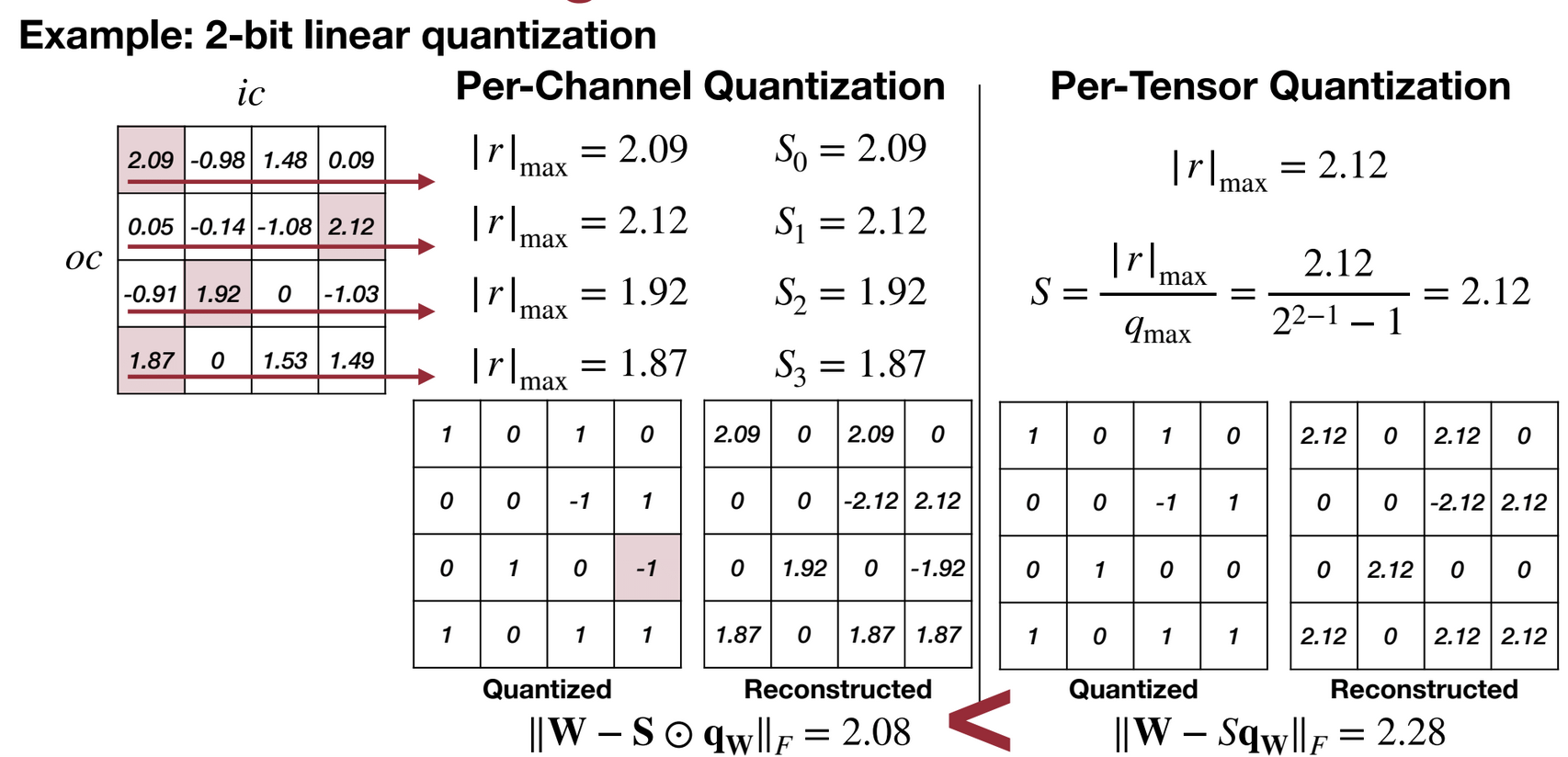

   （注意：下图中两个Quantization矩阵有一处不一样，因为缩放因子不一样。

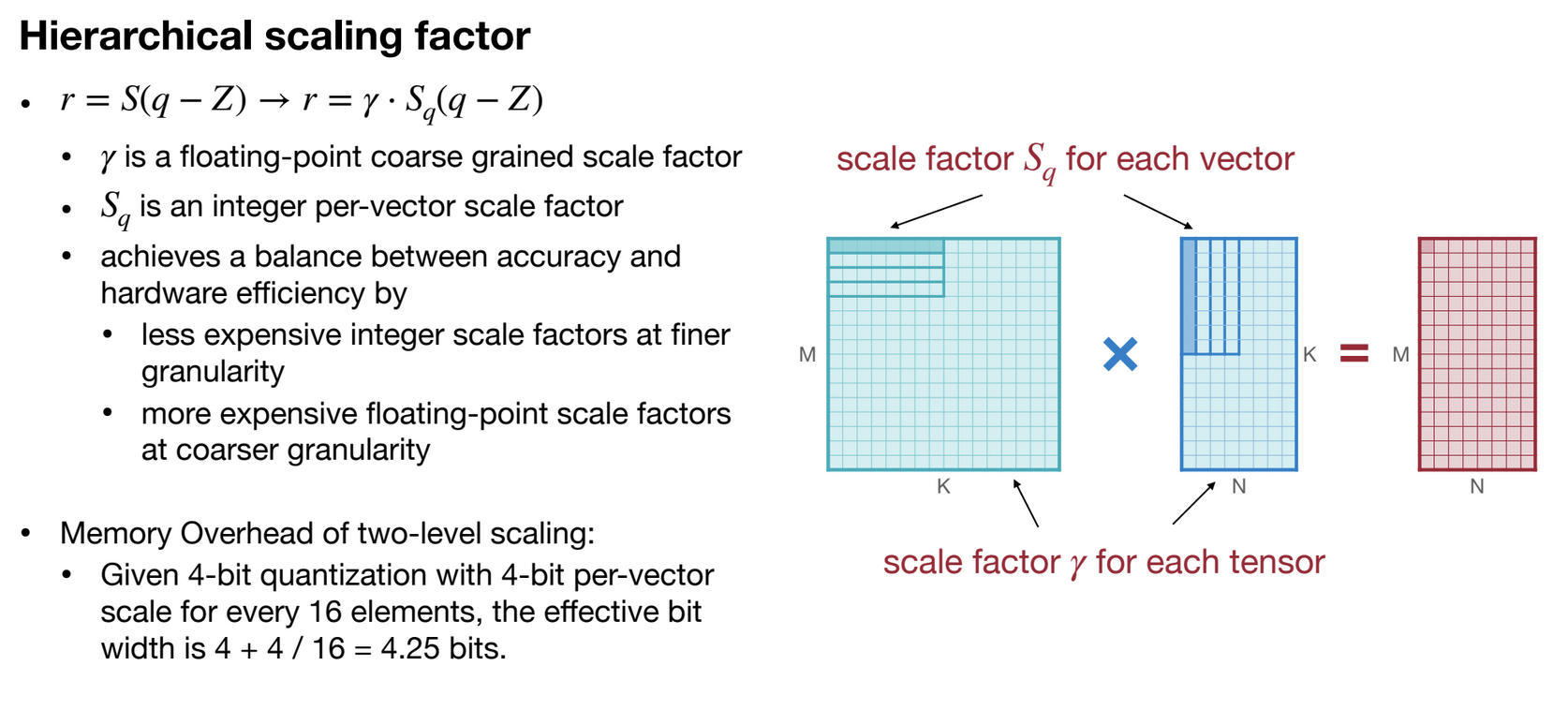

3. VS-Quant: Per-vector Scaled Quantization逐向量量化

   • 分组量化是更细粒度的量化，对同一个通道里每多少个元素分组做相同的量化处理。

   • 原方程 \(​r=S(q−Z)\) 变为 \(​r=\gamma∗S_q​(q−z)\)

     ​\(\gamma\) 是一个浮点数粗粒度缩放因子，一个张量（矩阵）共享一个 ​\(\gamma\) ； ​\(S_q\)​ 是一个整数缩放因子，每个向量都有一个单独的 \(​S_q\)​。

   • 细粒度采用更便宜的整数缩放因子，而粗粒度使用更昂贵的浮点数缩放因子，以此实现精确率和硬件效率的平衡。

   • 例子：如何计算存储凯开销？

     给定一个4位量化，即每个量化数据元素有4位宽度。每16个元素为一组共享一个4位的缩放因子，则有效位宽度为 ​4+4/16=4.25 位。



4. Shared Micro-exponent (MX) data type共享微指数

   • 微软使用MX Data Type用于分组量化，分为MX4、MX6和MX9三种，三者尾数位不同拥有不同的精度。

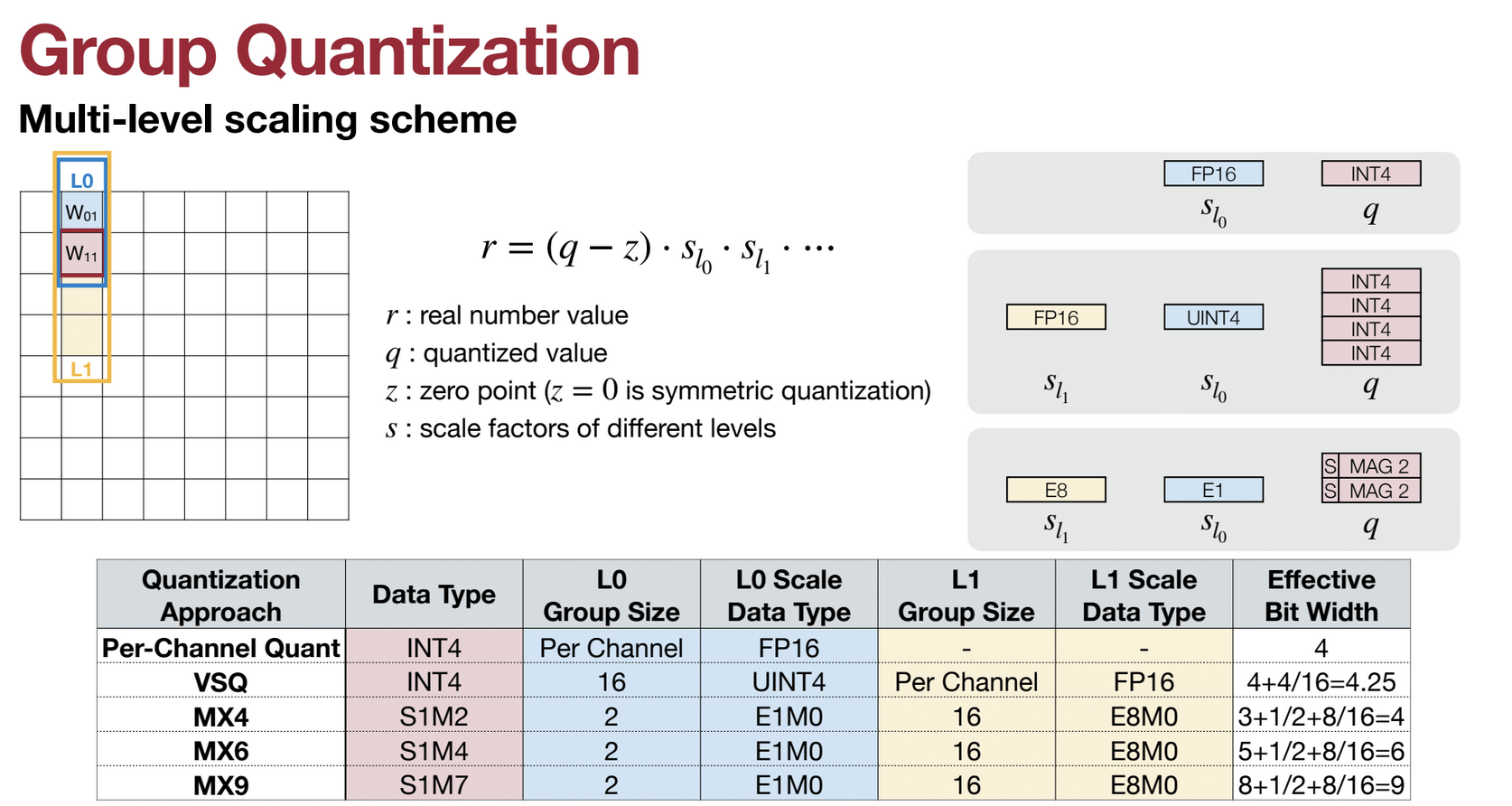

   • 如下图五种分组量化：
     • Per-Channel Quant：使用INT4编码量化后的权重；​L0 分组按通道分组且缩放因子用FP16编码。
     • VSQ：使用INT4编码量化后的权重；​L0 按每16个元素分组，使用UNIT4编码缩放因子；​L1按通道分组，使用FP16编码缩放因子。
     • MX：使用S1M2/S1M4/S1M7编码量化后的权重，其中S是符号位，M是尾数位；​L0 按每2个元素分组，使用E1M0分组；​L1按每16个元素分组，使用E8M0分组。
       • 注意 ​L0 和 ​L1 只有指数位，​L1 使用16位指数位拥有更高的动态范围。
       • MX后面的数字表示有效位宽，具体计算见下图。



Dynamic Range Clipping动态范围裁剪

• 与权重不同，激活范围因输入而异。
• 要确定浮点范围，将在部署模型之前收集激活统计信息。

• 采用激活量化的时刻分为两种：

  • 类型一：训练期间

    • 在训练过程中跟踪指数移动平均值。

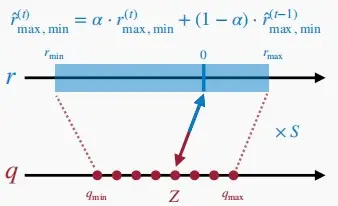

    • 例如：在每个epoch结束后，检查该特定批次的 ​\(R_{\min}​\) 和 \(​R_{\max}\)​，按照下列公式进行更新。经过数千个epoch后变得范围稳定平滑。



  • 类型二：在运行时

    • 使用少量校准数据集来确定R的最大值最小值，这种方式不需要大量的训练.

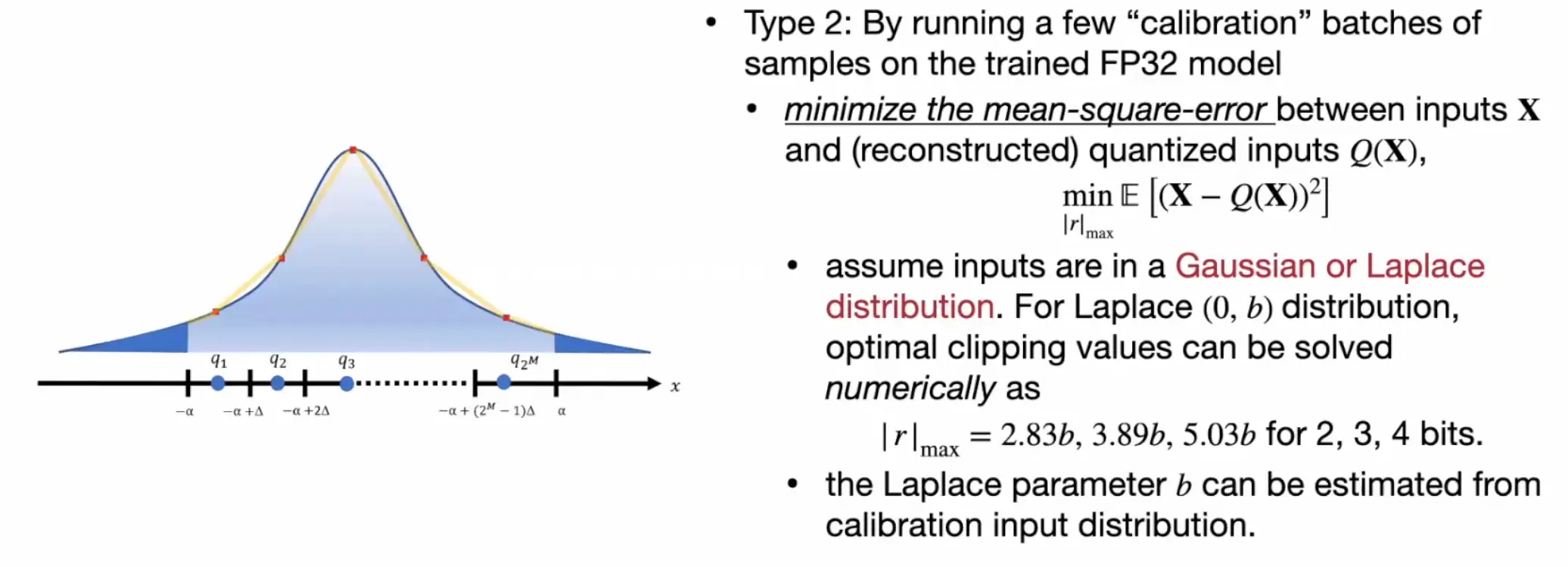

    • 第一种假设激活值遵循高斯或拉普拉斯函数分布规律。最小化均方误差 \(​\min_{|r|_{\max}}​​E[(X−Q(X))^2]\)。例如对于拉普拉斯 ​(0，b) 分布，最佳削波值可以数值求解为：设为 \(​|r|_{\max}​=2.83b,3.89b,5.03b\) 以适配 ​2,3,4bits 的量化。

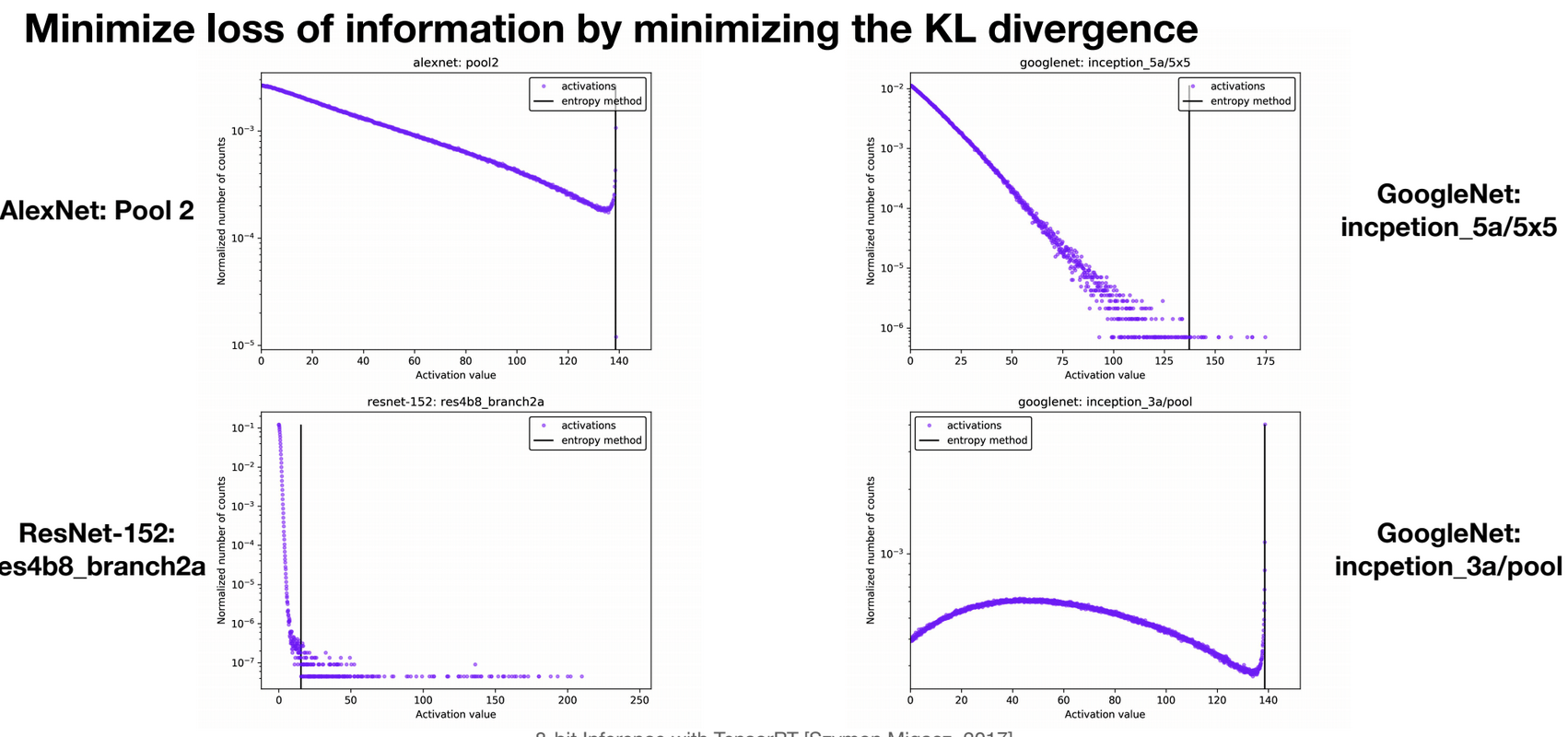

    • 第二种若激活值不遵循函数分布规律。为了最小化信息损失，可以利用KL散度，因为KL散度可以测量在近似给定编码时丢失的信息量，以此来确定最佳的剪枝位置。使用KL散度进行裁剪激活量化的效果如下图：

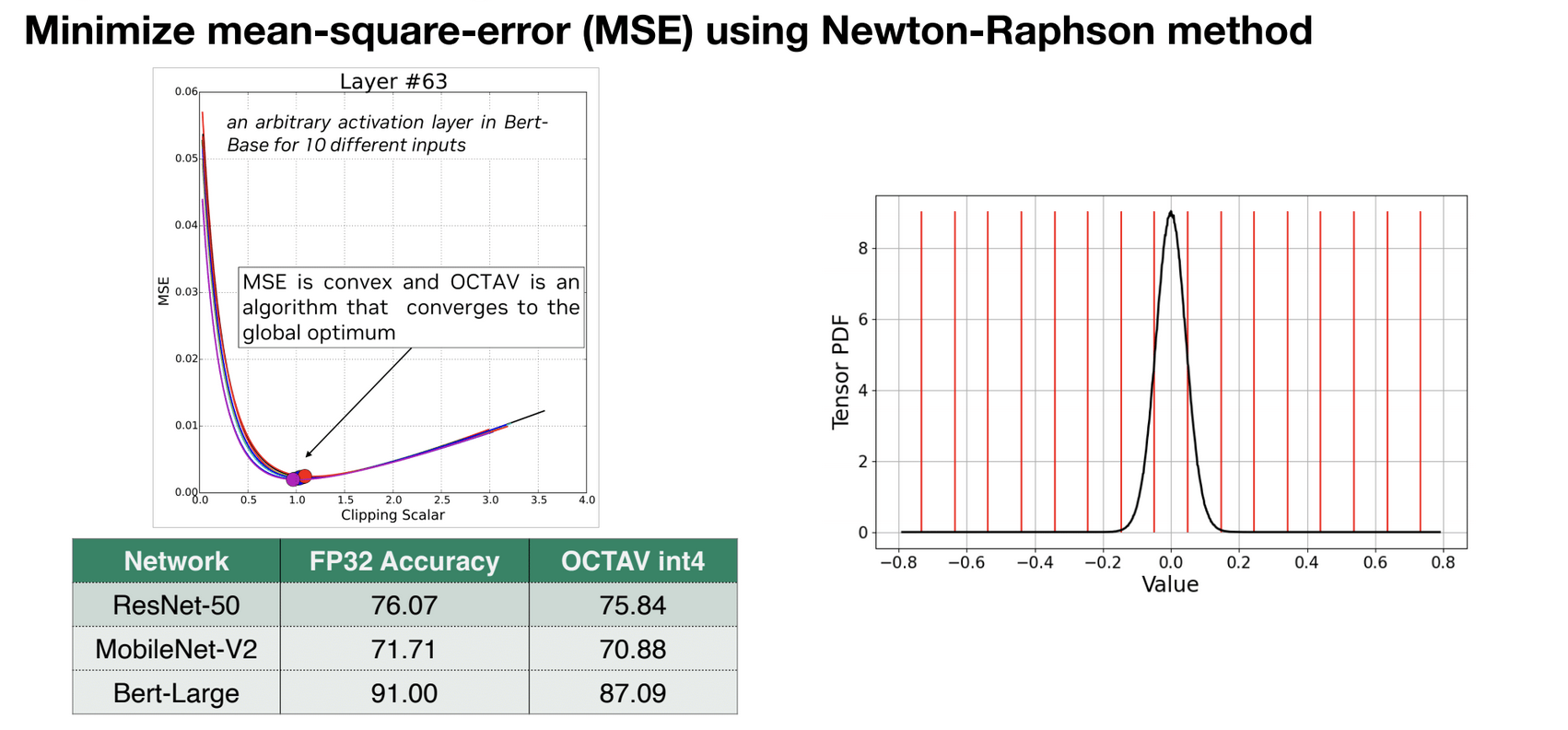

    • 第三种使用Newton-Raphson方法最小化均方误差。定义MSE为目标函数，迭代不同的裁剪力度，寻找最小的均方误差。可以看到图中，随着裁剪标量的增大，MSE先减后增。



Rounding舍入

• 四舍五入(Rounding-to-nearest)

  • 权重是相互关联的。对每个权值四舍五入没有考虑其他张量，因此不是整个张量的最佳舍入

• 自适应舍入(Adaptive Rounding)

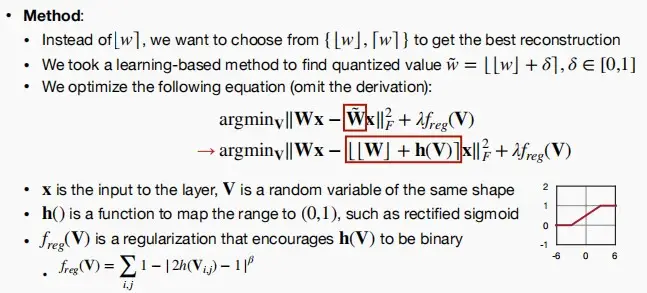

  • 不同于四舍五入的\(\lfloor w \rceil\)，AdaRound学习从\(\{ \lfloor w \rfloor, \lceil w \rceil\}\)​中进行选择，以得到最好的重建效果。
  • 采用一种基于学习的方法来寻找量化的值，\(\tilde w=\lfloor\lfloor w \rfloor+\delta\rceil, \delta\in[0,1]\)
  • 在自适应舍入中，不在意单个权重，通过权重输出的差异来衡量舍入的影响设计了以下方程：
    • 其中x是该层的输入，V是相同形状的随机变量。
    • h()是一个映射到(0,1)的函数，类似于sigmoid函数。
    • ​freg​(V) 是正则化项，鼓励 ​h(V) 二分，即鼓励 ​h(V) 输出0或1。
  \[ \arg\min​_V||W_x−\lfloor\lfloor W\rfloor+h(V)\rceil x||^2_F​+\lambda f_{reg}​(V) \]



Quantization-Aware Training (QAT)量化感知训练

• 通常情况下，如果直接量化一个模型，其精度将会下降。QAT在训练过程中模拟量化的效果（伪量化因子），使得模型能够适应量化带来的信息损失，恢复精度损失。

• 对预先训练的浮点模型进行微调比从头开始训练提供更好的精度。

“又可称之为在线量化。QAT和PTQ最大的区别是QAT需要数据训练，可以理解为拿着训练好的模型又做了一次微调。而PTQ只是拿少量校准数据调整一些参数。PTQ的优点就是很快，缺点就是还是有一些精度损失，效果不如QAT算法。为了降低量化后准确率的损失，不少方法会在训练时引入量化操作，让量化之后的权重和激活值去参与网络的训练，这种方式称之为量化感知训练即QAT。”

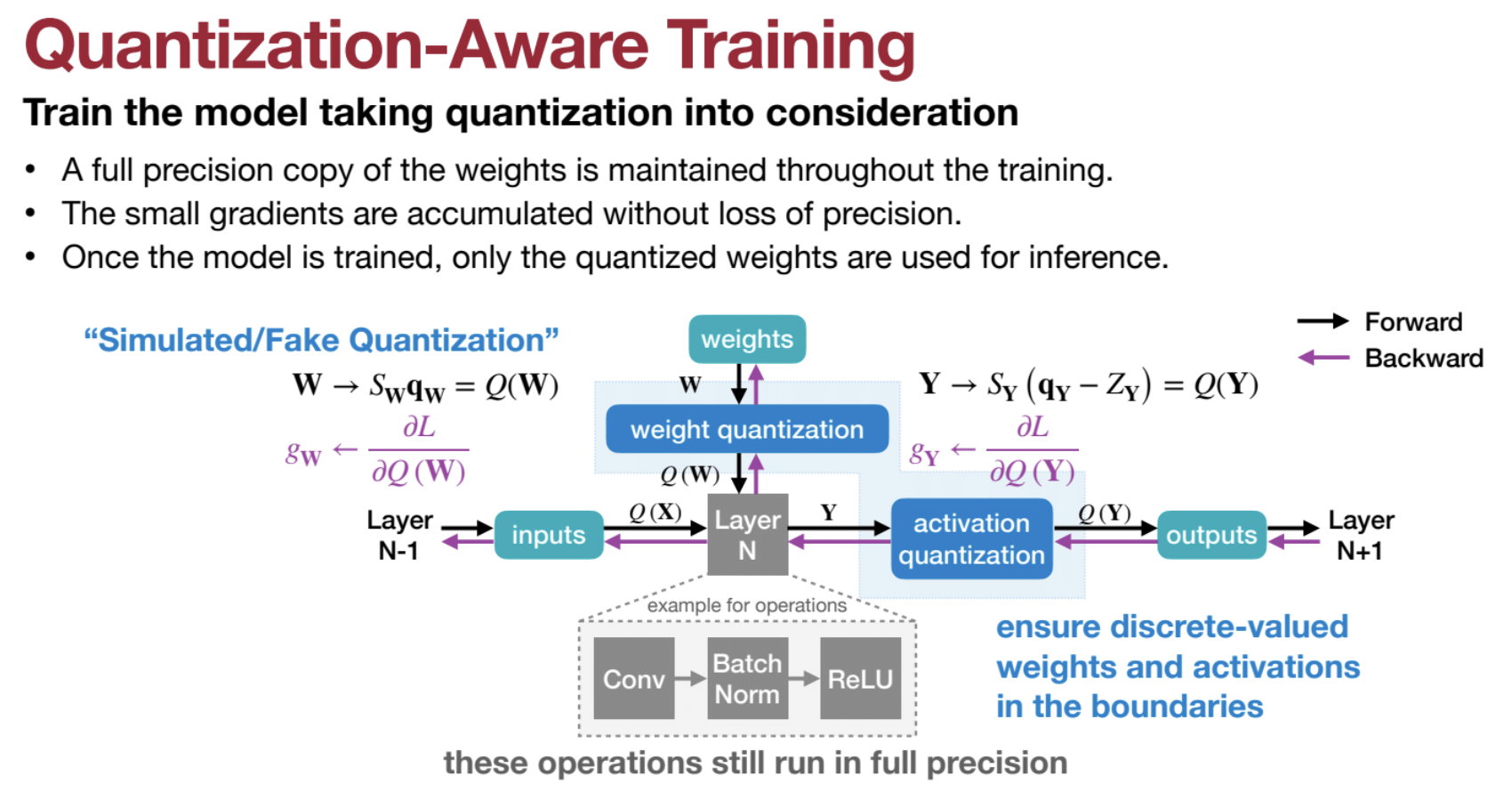

• 模拟量化：在模型的前向传播过程中，将权重和激活值通过量化和反量化的过程，模拟量化在实际部署中的效果，即权重和激活值先被量化到低位宽的整数表示，然后再被反量化回浮点数。在前向传播时权重会被量化为8位整数，但在反向传播时仍然使用原始的浮点数进行梯度计算，使得模型在训练过程中“感知”到量化所带来的误差。

• 反向传播调整：在反向传播过程中，假量化节点会计算量化误差，并将其纳入到梯度计算中。这样，模型的权重会逐渐调整，以适应量化后的表现。

Straight-Through Estimator (STE)

• 在神经网络训练中，反向传播算法依赖于链式法则，需要对损失函数相对于每一层参数进行梯度计算。然而，量化函数通常是不可微的（例如取整函数），这就使得直接计算梯度变得困难。因此，STE 被引入来解决这个问题。
• STE 的核心思想：在前向传播过程中使用实际的量化函数，而在反向传播过程中，通过一种近似方法来计算梯度，从而使训练过程能够顺利进行。
• 在反向传播过程中，STE 近似地将量化函数的梯度视为恒等函数的梯度（原本量化函数的梯度应该是恒为0）。这意味着，虽然前向传播使用了量化函数，但在反向传播时，我们假设量化函数对输入的梯度为1。

\[ g_w=\frac{\partial L}{\partial W}=\frac{\partial L}{\partial Q(W)}\cdot\frac{\partial Q(W)}{\partial W}=\frac{\partial L}{\partial Q(W)} \]

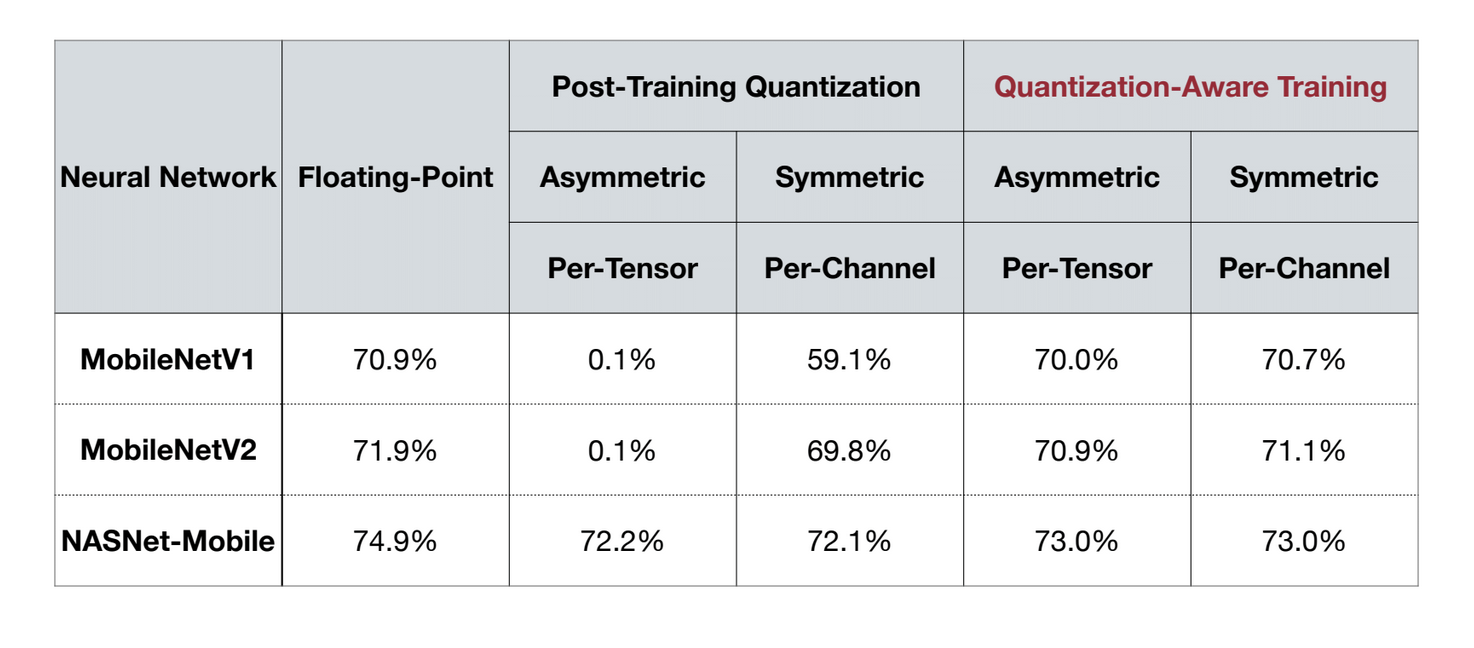

如下图，经过QAT后准确率提升效果显著。尤其是对于Per-Tensor经过QAT后准确率从0.1%提升至70%。
