Red Black tree（红黑树）¶
红黑树的目的是为了构建平衡二叉搜索树，其结点除包含键值和左右子树指针外，还有颜色字段
红黑树的内部节点即树本身具有的结点；外部节点是指每个内部节点的空孩子，我们称之为NIL结点，它也是黑色的；
若算上外部节点NIL，则红黑树的叶结点均为NIL
定义¶
红黑树是满足下列5条性质的BST
- 每个结点非红即黑
- root为黑
- 每个叶结点（
NIL）均为黑色 - 若某结点为红色，则它的两个孩子均为黑色
- 对与每一个结点，从它开始的所有simple path（一路向下直到
NIL）都包含相同数量的黑节点
子定义¶
黑高(black-height, bh)：某结点的黑高为从该结点开始的simple path上包含的黑结点数量（不包括自身）；bh(tree)=bh(root)
性质¶
有n个内部节点的红黑树，高度最大是 \(2\log_2 (n+1)\)
Height of RB Trees
一个显然的前提：任何simple path上的黑结点数大于等于红结点数
- 首先有 \(n\ge 2^{bh}-1\)，即 \(bh\le \log_2(n+1)\)
- 又显然有 \(2bh(Tree)\ge h(Tree)\)
- 因此 \(h(Tree)\le 2\log_2 (n+1)\)
操作¶
insert¶
我们在插入新结点时一律将其设为红色，后续进行调整
- 新结点的父亲为黑色，则无需调整
- 新结点的父亲为红色 则有以下3种情况
Note
由于新插入的结点也有子节点NIL，而在调整过程中也会出现父辈中的红结点违例现象，因此所有红结点在示意图中均有两个孩子，且“被插入的红色结点”未必是最底层的结点
Insert
-
case3: 叔叔为黑，自己是叔叔的远侄
可直接解决，不用递归向上
-
case2: 叔叔为黑，自己为叔叔的近侄
先旋转成远侄，再按case3操作
可直接解决，不用递归向上
-
case1: 叔叔为红
将爷爷的黑向下传递给两个孩子（下放），爷爷变红，将问题抛给爷爷解决
RBtree insert
delete¶
由于删除红结点不影响黑高，因此以下1.和2.仅考虑删除黑结点：
-
删除叶结点
-
删除有单孩结点
-
删除二孩结点
用普通搜索树的删除操作，将左子树最大孩顶替上来，让它保持被删除结点的颜色；
此时，相当于左子树最大孩原先所在的位置作为删除结点的位置，而该位置仅有单孩，所以可以归结为1. 和2. 的情形
我们将被删除结点的子结点移上来后，若该子结点原先为红，则此时染黑后正好符合，因此仅考虑该子结点原先为黑；
若该子结点原先为黑，则为了保持红黑树其他性质不变，我们将它设置为双黑结点（一个结点算作两个黑高），并将它记作x，它的兄弟记作w
于是，问题可以分为
-
兄弟w为红(case1)
-
兄弟w为黑
- 近侄为黑，远侄为黑(case2)
- 近侄为红，远侄为黑(case3)
- 近侄？？，远侄为红(case4)

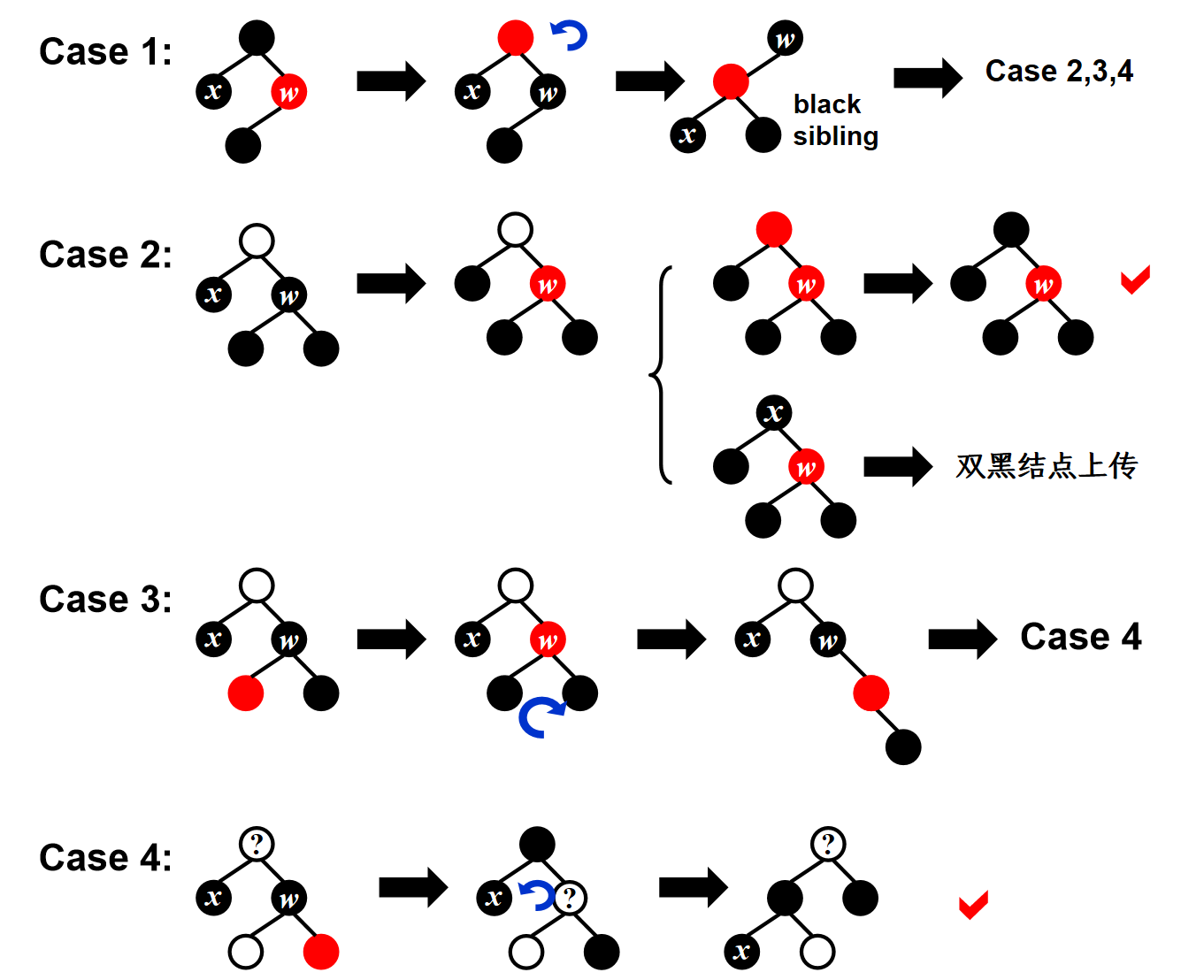

Delete
- case1: 兄弟红
先父兄换色，然后再旋转->兄弟黑
-
case2: 两侄均黑
x和w均上传一个黑高；
若父亲为红，则染黑；若父亲为黑，则父亲双黑结点上传至父亲，递归解决
-
case3: 近侄红，远侄黑
旋转成远侄红->case4
-
case4: 远侄红
将远侄染黑；交换父兄颜色；旋转
Summary
对单结点而言，delete最多旋转3次
- case1旋转一次->case2,3,4
- case2不用旋转，或直接或递归解决
- case3旋转一次->case4
- case4旋转一次解决
worst case即为：case1 -> case3 -> case4 -> done
B+ tree（B+树）¶
定义¶
一棵M阶B+树的属性如下：
- 根节点是叶结点，或有2~M个孩子的非叶结点
- 所有非叶结点（除根结点外）均有\(\lceil \frac{M}{2}\rceil\)~\(M\)个孩子
- 所有叶子高度相同，所有非根的叶结点也有\(\lceil \frac{M}{2}\rceil\)~\(M\)个孩子
操作¶
M阶B+树的插入复杂度为\(O(\frac{M}{\log M}\log N)\)
B+ tree insertion
树的最大高度为\(O(\lceil\log_{\frac{M}{2}\rceil}{N})=O(\frac{\log N}{\log M})\)，
插入一个值可能会使每一层都分裂，分裂时需要拷贝\(O(M)\)个索引值，因此总时间复杂度为 $$ T(M,N)=O(M)O(\frac{\log N}{\log M})=O(\frac{M}{\log M}\log N) $$
查找复杂度则为\(T_{find}(M,N)=O(\log M \times \frac{\log N}{\log M})=O(\log N)\)
