AVL tree

定义

一些必要的前提定义

  • 高度(height of a tree)：根结点到自己的叶孩子结点的最大距离。叶结点的高度为0，空结点的高度为-1

  • 平衡因子(Balance Factor, BF)：一棵树T的BF为\(BF(T)=height(T_l)-height(T_r)\)，其中\(T_l, T_r\)分别为T的左、右子树

那么AVL tree就是一棵BST，满足对所有结点T，都有 \(\left| h(T_l)-h(T_r)\right| \leq 1\)，即BF绝对值不超过1；

换句话说，如果二叉树 T 是 AVL 树，则其左右子树也都应该是 AVL 树，且有 \(BF(T) \in \{0,\pm 1\}\)；

性质

高度与结点数的关系

可以证明，结点数为 \(N\) 的AVL树的高度为 \(O(\log N)\)，证明如下：

Height of AVL Trees
graph TD;
A(("Root"))
B[/"Left Subtree"\]
C[/"Right Subtree"\]
A === B
A === C

我们记 \(n_h\) 是高度为 \(h\) 的 AVL 树所包含的最少节点数，则有如下递推关系：

\[ n_h = \left\{ \begin{array}{l} 1 & (h = 0) \\ 2 & (h = 1) \\ n_{h-1} + n_{h-2} + 1 & (h > 1) \end{array} \right. \]

发现 \(n_h + 1\) 符合 Fibonacci 数列的递推公式（但是初始条件不一样），所以我们可以用 Fibonacci 对其进行一个估计。

而对于如下 Fibonacci 数列：

\[ F_i = \left\{ \begin{array}{l} 1 & (i = 1) \\ 1 & (i = 2) \\ F_{i-1} + F_{i-2} & (i > 2) \end{array} \right. \]

其通项为：

\[ \begin{aligned} F_n &= \frac{1}{\sqrt{5}} \left( \left( \frac{1 + \sqrt{5}}{2} \right)^n - \left( \frac{1 - \sqrt{5}}{2} \right)^n \right) \\ &\approx \frac{1}{\sqrt{5}} \left( \frac{1 + \sqrt{5}}{2} \right)^n \\ \log{(F_n)} &\approx n \end{aligned} \]

而 \(n_h + 1 \approx F_{h+2}\)，所以 \(h \approx \log{(n_h)}\)，也就是说 \(h \approx \log{N}\)。

操作

对于AVL树的插入，我们采用每插入一个结点，就动态「调整树结构+更新相关结点BF字段」的方式。调整的基本操作包括左旋、右旋；

两个结点的概念： + Trouble maker：指插入的新结点，它导致AVL树的性质违反+ + Trouble finder：指因插入新结点，而导致其BF不再为0或1的结点

由于插入操作只会影响从新插入的叶结点到根这条路径上的结点的BF值，因此定位Trouble maker和Trouble finder时只需要考虑该路径上的结点；由于AVL树的递归定义形式，我们倾向于从叶子结点开始调整树的结构，因此在定位Trouble finder时一般先定位最靠近叶子的结点

而对于不同的情况，需要用到不同的左右旋组合。根据Trouble maker和Trouble finder的关系，我们把情况分为以下四种：

4 cases

  • LL single rotation: Trouble maker位于Trouble finder的 左孩子 的 左子树 中
flowchart TD
    A((("A")))
    B((("B")))
    Ar[/"A_R"\]
    Bl[/"B_L"\]
    Br[/"B_R"\]
    tm(("Trouble\nMaker"))
    A === B
    B === Bl === tm
    B === Br
    A === Ar
flowchart TD
    A((("A")))
    B((("B")))
    Ar[/"A_R"\]
    Bl[/"B_L"\]
    Br[/"B_R"\]
    tm(("Trouble\nMaker"))
    B === Bl === tm
    B === A
    A === Br
    A === Ar
  • RR single rotation: Trouble maker位于Trouble finder的 右孩子 的 右子树
flowchart TD
    A((("A")))
    Al[/"A_L"\]
    B((("B")))
    Bl[/"B_L"\]
    Br[/"B_R"\]
    tm(("Trouble\nMaker"))
    A === B
    B === Bl
    B === Br === tm
    A === Al
flowchart TD
    A((("A")))
    Al[/"A_L"\]
    B((("B")))
    Bl[/"B_L"\]
    Br[/"B_R"\]
    tm(("Trouble\nMaker"))
    B === A
    A === Bl
    B === Br === tm
    A === Al
  • LR double rotation: Trouble maker位于Trouble finder的 左孩子 的 右子树 中
flowchart TD
    A((("A")))
    B((("B")))
    Ar[/"A_R"\]
    Bl[/"B_L"\]
    C((("C")))
    Cl[/"C_L"\]
    Cr[/"C_R"\]
    tm(("Trouble\nMaker"))
    A === B
    A === Ar
    B === Bl
    B === C
    C === Cl === tm
    C === Cr === tm
flowchart TD
    A((("A")))
    B((("B")))
    Ar[/"A_R"\]
    Bl[/"B_L"\]
    C((("C")))
    Cl[/"C_L"\]
    Cr[/"C_R"\]
    tm(("Trouble\nMaker"))
    A === C
    C === B === Bl
    C === Cr === tm
    B === Cl === tm
    A === Ar
flowchart TD
    A((("A")))
    B((("B")))
    Ar[/"A_R"\]
    Bl[/"B_L"\]
    C((("C")))
    Cl[/"C_L"\]
    Cr[/"C_R"\]
    tm(("Trouble\nMaker"))
    C === B === Bl
    B === Cl === tm
    C === A
    A === Cr === tm
    A === Ar
  • RL double rotaion: Trouble maker位于Trouble finder的 右孩子 的 左子树 中
flowchart TD
    A((("A")))
    Al[/"A_L"\]
    B((("B")))
    C((("C")))
    Cl[/"C_L"\]
    Cr[/"C_R"\]
    Br[/"B_R"\]
    tm(("Trouble\nMaker"))
    A === Al
    A === B
    B === C
    C === Cl === tm
    C === Cr === tm
    B === Br
flowchart TD
    A((("A")))
    Al[/"A_L"\]
    B((("B")))
    C((("C")))
    Cl[/"C_L"\]
    Cr[/"C_R"\]
    Br[/"B_R"\]
    tm(("Trouble\nMaker"))
    A === Al
    A === C
    C === Cl === tm
    C === B
    B === Cr === tm
    B === Br
flowchart TD
    A((("A")))
    Al[/"A_L"\]
    B((("B")))
    C((("C")))
    Cl[/"C_L"\]
    Cr[/"C_R"\]
    Br[/"B_R"\]
    tm(("Trouble\nMaker"))
    C === A
    A === Al
    A === Cl === tm
    C === B
    B === Cr === tm
    B === Br

Splay tree

满足数据访问的access locality原则，当前访问过的结点大概率再次访问

性质

Amortized time bound（均摊时间上界）

Any M consecutive tree operations starting from an empty tree take at most \(O(M \log N)\) time.

操作

元操作

对于非根结点X，记它的父亲和祖父结点为P、G

  • case1: P是root，则通过一次旋转X、P
  • case2: P不是root

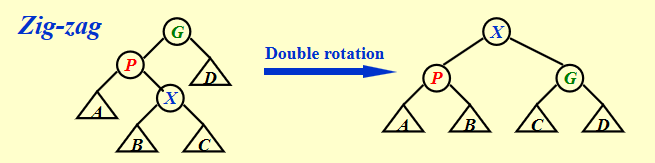

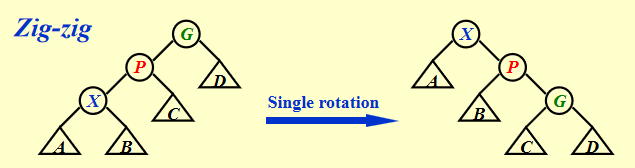

zigzag zigzig
zigzag zigzig
X,P旋转; X,G旋转 P,G旋转; X,G旋转

单结点操作

  • find 找到该结点，将其通过上述2种元操作移至root节点
  • insert 和普通的BST插入一样，树结构调整主要依赖于find操作
  • delete
    1. find该结点X，此时X已位于root；
    2. 然后移除它；
    3. 然后找到X左子树的最大节点Y，将Y的左子树移至Y父亲的孩子，再将Y移至root，root的左右子树作为Y的左右子树（普通的BST删除）

Amortized Analysis

Aggregate analysis

直接分析一串n个的操作总共花费的worst-case time \(T(n)\)，得到每个操作均摊时间为 \(T(n)/n\)

Accounting method

对于一串n个的操作，将某操作的均摊成本 \(\tilde{c_i}\) 和实际成本 \(c_i\) 的差累加到credit上，若某操作的均摊成本 \(\tilde{c_i}\) 高于实际成本 \(c_i\)，则credit增加，可用于后续操作的消费透支；若某操作的均摊成本低于实际成本，则消耗credit

\[ \tilde{c_i}-c_i=credit_i\\ credit=\sum_{i=1}^{n}\tilde{c_i}-\sum_{i=1}^{n}c_i \ge 0\\ T_{amortized}=\frac{\sum_{i=1}^{n}\tilde{c_i}}{n} \ge \frac{\sum_{i=1}^{n}c_i}{n} \]

一般来说，我们分析出每个操作的均摊成本，然后累加。例如对于具有multipop操作的stack而言

push pop multipop
\(c_i\) 1 1 min(sizeof(stack), k)
\(\tilde{c_i}\) 2 0 0

相当于是在push操作时已经将pop和multipop的成本已经考虑进去

Potential method

相比于accounting method，势能函数分析法的区别在于每次操作的credit是势能函数的前后差，更加灵活；而势能函数则是关于数据结构当前状态的函数

\[ \tilde{c_i}-c_i=credit_i=\phi(D_i)-\phi(D_{i-1})\\ \sum_{i=1}^{n}\tilde{c_i}=\sum_{i=1}^{n}(c_i+\phi(D_i)-\phi(D_{i-1}))\\ =(\sum_{i=1}^{n}c_i)+\underbrace{\phi(D_i)-\phi(D_{i-1})}_{\ge 0} \]

例如对于splay tree而言， 我们希望操作的成本越高，则势能函数降低的越多；而成本越高，树的结构调整越多，那么每个结点的高度减小越多，因此可以将势能函数设为与所有结点高度和相关的函数。

我们采用 \(\phi(T)=\sum_{i\in T}\log S(i)\) ，其中 \(S(i)\) 是以i为根的子树的后代数量， \(\log S(i)\) 用于近似子树的高度

具体计算就算了，太难了（
